红色革命 ATI 4800系列显卡激情详测

CNET中国·PChome.net 类型:原创作者: Tom 责编:陈晨时间:2008-07-01

HD4800家族发布前的战略烟雾

成功的战略烟雾：

由于HD4800家族的责任重大，从研发的开始阶段其就成为AMD-ATI的最高核心机密，在此之前，R600-RV670两代产品为之提供了宝贵的教训和经验。HD4800家族的RV770显示核心，其设计思路从一开始似乎就不是非常的机密，AMD-ATI公开宣传RV770将严格遵守提升每瓦特性能比和每平方毫米性能比的思路，不再设计与制造复杂且良率低下的大面积单芯片，取而代之的而是以200~300平方毫米的之间晶圆面积，价格主攻200~300美元的主流性能级市场，以满足绝大多数人所需的3D性能为目标。更高性能级的产品则由单卡双芯的R700担当重任。这则消息流传甚广，而AMD-ATI也确实是严格遵守这样的原则来制定设计方案的，但是出乎所有人意料之外的是，AMD的确实现了以上的所有目标，但是在具体规格和性能方面的表现却超出了所有人的预计。

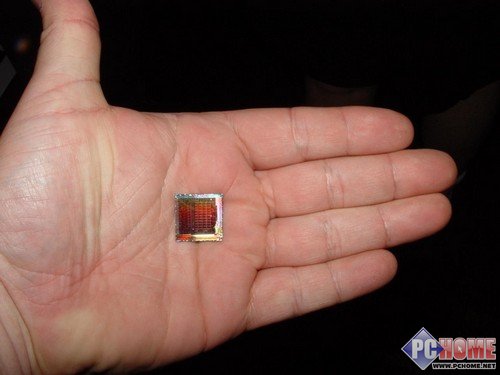

AMD在如此小的核心面积上实现了GPU有史以来密度最高的晶体管数、最高的性能功耗比和每平方毫米性能比，难怪被网友称为“火星科技”

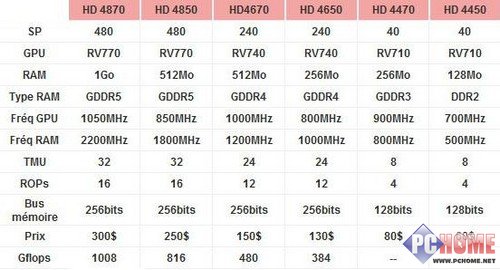

几乎成功的迷惑了所有人的“480SP+分频”规格：当硬件知名论坛CHIPHELL全球首次爆料RV770的设计规格为联合流处理单元数量翻倍有余至800个的时候，没有人愿意相信RV770核心能够在RV670的基础上仅仅增加了40%的核心面积就能实现核心规格由320个联合流处理单元向800个联合流处理单元的飞跃，此外，纹理模块设计竟然也同样也实现了翻倍。然而当大众依然执着的相信480sp+Shader分频“等效”于800sp时，HD4800家族的发布，彻底打消了人们的疑云和种种猜测。
